Bước sóng phân chia bước sóng dày đặc
Aug 05, 2025|
Bước sóng phân chia bước sóng dày đặc
Xương sống của các mạng truyền thông quang học hiện đại cao -
Giới thiệu về DWDM
Ghép kênh phân chia bước sóng dày đặc (DWDM) là một công nghệ mang tính cách mạng đã biến đổi cảnh quan của truyền thông sợi quang. Tại lõi của nó, DWDM cho phép nhiều tín hiệu quang được truyền đồng thời trên một sợi quang duy nhất bằng cách sử dụng các bước sóng (màu) khác nhau của ánh sáng laser. Công nghệ này đã là công cụ để đáp ứng nhu cầu ngày càng tăng đối với băng thông cao hơn trong các mạng truyền thông hiện đại.
Khái niệm đằng sau DWDM vừa thanh lịch vừa mạnh mẽ: thay vì sử dụng một bước sóng duy nhất để truyền dữ liệu qua cáp quang, DWDM sử dụng nhiều bước sóng, mỗi bước mang dữ liệu độc lập của riêng mình. Truyền song song này cho phép tăng theo cấp số nhân của cơ sở hạ tầng sợi hiện có, làm cho DWDM trở thành một công nghệ thiết yếu cho các nhà cung cấp viễn thông, trung tâm dữ liệu và mạng doanh nghiệp trên toàn thế giới.
Một trong những ưu điểm chính của DWDM là khả năng tăng đáng kể băng thông mà không cần phải lắp đặt cáp quang mới. Điều này làm cho DWDM trở thành một giải pháp hiệu quả - cho các nhà khai thác mạng đang tìm cách mở rộng công suất của họ. Ngoài ra, các hệ thống DWDM có khả năng mở rộng cao, cho phép các nhà khai thác mạng thêm nhiều bước sóng (và do đó có nhiều công suất hơn) khi cần thiết.
Sự phát triển của công nghệ DWDM đã rất đáng chú ý. Các hệ thống ban đầu có thể chỉ mang theo một số bước sóng, nhưng các hệ thống DWDM hiện đại có thể hỗ trợ 80, 160 hoặc thậm chí nhiều bước sóng, mỗi bước có khả năng truyền dữ liệu ở tốc độ 100 Gbps trở lên. Sự tiến triển này rất quan trọng trong việc cho phép internet tốc độ- cao, điện toán đám mây, phát video và băng thông khác - Các ứng dụng chuyên sâu mà chúng tôi dựa vào ngày hôm nay.
Lợi ích chính của DWDM
Bảo trì phòng đóng gói hàng ngày
Băng thông lớn
Các hệ thống DWDM có thể mang theo terabits của dữ liệu trong một sợi duy nhất, tăng đáng kể khả năng truyền tải
Khả năng mở rộng
Bước sóng bổ sung có thể được thêm vào hệ thống ADWDM khi cần thiết, cho phép mở rộng tính dễ dàng.
Nhà sáng tạo container
Hiệu quả chi phí
DWDM tối đa hóa cơ sở hạ tầng sợi hiện có, giảm nhu cầu lắp đặt cáp mới và chi phí tổng thể.
Giao thức minh bạch
DWDM minh bạch với các giao thức dữ liệu, tương thích với Ethernet, SONET/SDH, và các tiêu chuẩn truyền thông khác.
Làm thế nào DWDM hoạt động
Quá trình DWDM
Công nghệ DWDM hoạt động bằng cách kết hợp nhiều tín hiệu quang học lên một sợi đơn bằng các bước sóng khác nhau của ánh sáng. Quá trình này liên quan đến một số thành phần chính làm việc cùng nhau một cách liền mạch.
Tín hiệu điện được chuyển đổi thành tín hiệu quang học bằng cách sử dụng tia laser được điều chỉnh theo bước sóng cụ thể
Bộ ghép kênh quang kết hợp các bước sóng khác nhau này trên một sợi
Tín hiệu kết hợp truyền qua cáp quang
Ở đầu nhận, một bộ khử Demultiplex phân tách các tín hiệu theo bước sóng
Photodetector chuyển đổi tín hiệu quang trở lại tín hiệu điện
Công nghệ DWDM lặn sâu
Phạm vi bước sóng
Các hệ thống DWDM hoạt động trong các phạm vi bước sóng cụ thể trong quang phổ hồng ngoại gần -, trong đó các sợi quang có mất tín hiệu tối thiểu. Hai dải bước sóng chính được sử dụng trong DWDM là:
C - băng tần:1530nm đến 1565nm (được sử dụng phổ biến nhất cho dài - Haul DWDM)
L - băng tần:1565nm đến 1625nm (được sử dụng cho công suất mở rộng trong các hệ thống DWDM)
Các dải này cung cấp các đặc điểm truyền tối ưu, với sự suy giảm rất thấp (mất tín hiệu) trong sợi đơn - tiêu chuẩn.
Khoảng cách kênh
Một tham số quan trọng trong các hệ thống DWDM là khoảng cách kênh - Sự phân tách bước sóng giữa các kênh liền kề. Khoảng cách kênh phổ biến trong DWDM bao gồm:
Khoảng cách 100 GHz (khoảng 0,8nm trong dải C -)
Khoảng cách 50 GHz (khoảng 0,4nm)
Khoảng cách 25 GHz (khoảng 0,2nm) cho cao - mật độ DWDM
Khoảng cách 12,5 GHz cho Ultra - Ứng dụng DWDM dày đặc
Khoảng cách chặt chẽ hơn cho phép nhiều kênh hơn trong cùng một phổ, tăng công suất DWDM nhưng đòi hỏi các thành phần chính xác hơn.
Các thành phần DWDM chính
Tra Quangnsponders
Chuyển đổi tín hiệu điện thành tín hiệu quang học và ngược lại, với điều khiển bước sóng chính xác để tương thích DWDM.
Tùy chọn sửa chữa và điều chỉnh
Hỗ trợ tỷ lệ 10g, 40g, 100g, 400g và 800g
Bộ ghép kênh/Demultiplexers
Kết hợp (MUX) nhiều bước sóng lên một sợi đơn hoặc riêng biệt (demux) chúng ở đầu nhận.
Thin - Công nghệ lọc phim
Các cách tử ống dẫn sóng mảng (AWG)
Bộ khuếch đại quang học
Tăng tín hiệu quang học mà không chuyển đổi chúng thành tín hiệu điện, mở rộng khoảng cách truyền DWDM.
Erbium - Bộ khuếch đại sợi pha tạp (EDFA)
Bộ khuếch đại Raman cho tầm với
Thêm quang học - Trình ghép kênh thả
Cho phép các bước sóng cụ thể được thêm hoặc xóa khỏi tín hiệu DWDM mà không làm gián đoạn các kênh khác.
Các tùy chọn có thể cấu hình lại (Roadm)
Không màu, không có hướng, không tranh cãi
Mô -đun bồi thường phân tán
Giảm thiểu biến dạng tín hiệu gây ra bởi sự phân tán màu trong các hệ thống DWDM kéo dài -.
Sợi - Bồi thường dựa trên
Bồi thường phân tán có thể điều chỉnh
Hệ thống giám sát DWDM
Giám sát các tham số hiệu suất trên tất cả các bước sóng trong hệ thống DWDM để hoạt động tối ưu.
Giám sát điện trên mỗi kênh
Các phép đo OSNR và BER
Kiến trúc hệ thống DWDM
Các hệ thống DWDM có thể được triển khai trong các kiến trúc khác nhau để đáp ứng các yêu cầu mạng khác nhau:
Điểm - đến - điểm dwdm
Kiến trúc DWDM đơn giản nhất, kết nối trực tiếp hai vị trí. Lý tưởng cho các liên kết năng lực - cao giữa các trung tâm dữ liệu hoặc văn phòng trung tâm.
Kiến trúc vòng
Các nút DWDM được kết nối trong cấu trúc liên kết vòng, cung cấp dự phòng và bảo vệ chống lại việc cắt sợi. Lưu lượng truy cập có thể được định tuyến lại tự động nếu xảy ra lỗi.
Kiến trúc lưới
Một kiến trúc DWDM linh hoạt trong đó các nút được kết nối với nhau với nhiều đường dẫn, cho phép định tuyến động và sử dụng băng thông hiệu quả.
Quy trình sản xuất DWDM
Việc sản xuất các thành phần và hệ thống DWDM đòi hỏi kỹ thuật chính xác, vật liệu tiên tiến và kiểm soát chất lượng nghiêm ngặt để đảm bảo hiệu suất tối ưu trong các mạng quang đòi hỏi.
Thiết kế thành phần & Kỹ thuật
The manufacturing process begins with detailed design and engineering of each DWDM component using advanced CAD software. Các kỹ sư tối ưu hóa cho độ chính xác bước sóng, mất chèn tối thiểu và độ ổn định nhiệt.
Sản xuất thành phần chính xác
Các thành phần DWDM như AWGS và các bộ lọc phim mỏng - được sản xuất bằng cách sử dụng kỹ thuật quang học và kỹ thuật lắng đọng chính xác. Các quy trình này tạo ra các cấu trúc với nanomet - Độ chính xác quy mô quan trọng để phân tách bước sóng thích hợp.
Sản xuất bộ thu phát quang
Bộ thu phát, laser và máy dò ở trung tâm của các hệ thống DWDM, trải qua sản xuất chuyên dụng. Các điốt laser được điều chỉnh chính xác theo các bước sóng cụ thể, với các cơ chế kiểm soát nhiệt độ được tích hợp cho sự ổn định.
Lắp ráp khung DWDM
Các thành phần được tích hợp vào các khung DWDM với sự chú ý cẩn thận đến quản lý nhiệt và tính toàn vẹn tín hiệu. Các mặt phẳng và đầu nối là độ chính xác - được gắn để giảm thiểu tổn thất tín hiệu trong hệ thống DWDM.
Hiệu chuẩn & Kiểm tra
Mỗi hệ thống DWDM trải qua hiệu chuẩn rộng rãi để đảm bảo căn chỉnh bước sóng chính xác. Thử nghiệm bao gồm đo mất chèn, phân tích nhiễu xuyên âm và xác minh hiệu suất trên các phạm vi nhiệt độ.
Kiểm soát chất lượng trong sản xuất DWDM
Duy trì kiểm soát chất lượng nghiêm ngặt là tối quan trọng trong sản xuất DWDM do độ chính xác cần thiết cho hiệu suất tối ưu. Quá trình kiểm soát chất lượng của chúng tôi bao gồm:
Thử nghiệm môi trường
Các thành phần DWDM được thử nghiệm trong điều kiện nhiệt độ và độ ẩm cực độ để đảm bảo độ tin cậy trong các môi trường triển khai khác nhau.
Xác minh hiệu suất quang học
Mỗi kênh bước sóng được xác minh cho các mức công suất, tín hiệu - đến - tỷ lệ nhiễu và nhiễu xuyên âm để đảm bảo hiệu suất hệ thống DWDM đáp ứng các thông số kỹ thuật.
Kiểm tra độ tin cậy
Dài - thuật ngữ Burn - trong các thử nghiệm và các quá trình lão hóa tăng tốc xác nhận độ tin cậy của các thành phần DWDM trong suốt vòng đời dự kiến của chúng.
Xác minh tuân thủ
Tất cả các sản phẩm DWDM đều trải qua thử nghiệm để đảm bảo tuân thủ các tiêu chuẩn quốc tế như ITU - T G.694.1 và Telcordia GR-253.
Giải pháp khung DWDM của chúng tôi
Chúng tôi cung cấp một phạm vi toàn diện các khung DWDM được thiết kế để đáp ứng các yêu cầu mạng đa dạng, từ triển khai tỷ lệ - đến các mạng công suất lớn, lớn -. Mỗi khung được thiết kế cho khả năng mở rộng, độ tin cậy và tích hợp liền mạch vào các mạng vận chuyển quang học hiện đại.
Khung DWDM 5U
Giải pháp DWDM hàng đầu của chúng tôi, được thiết kế cho các triển khai quy mô lớn - đòi hỏi khả năng và tính linh hoạt tối đa.
Hỗ trợ tối đa 96 kênh DWDM
Nguồn cung cấp năng lượng dự phòng
Hệ thống giám sát tích hợp
HOT - Các thành phần có thể hoán đổi
19 "Giá đỡ - Thiết kế có thể gắn kết
Khung DWDM 2U
Một giải pháp DWDM nhỏ gọn nhưng mạnh mẽ lý tưởng cho các mạng có kích thước trung bình - và triển khai cạnh.
Hỗ trợ tối đa 48 kênh DWDM
Sức mạnh dự phòng tùy chọn
Giám sát bước sóng tích hợp
Hot - Transponder có thể hoán đổi
Không gian - Thiết kế 2U hiệu quả
Khung DWDM 1U
Một giải pháp DWDM DWDM nhỏ gọn - hoàn hảo cho các môi trường bị hạn chế để triển khai nhỏ và không gian -.
Hỗ trợ tối đa 16 kênh DWDM
Tiêu thụ năng lượng thấp
Cắm - và - Chơi cấu hình
Giao diện quản lý tích hợp
Ultra - yếu tố hình thức 1U Compact

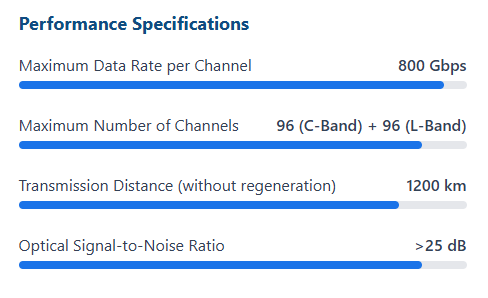

Khả năng hệ thống DWDM
Các tính năng hệ thống DWDM
Không màu Thêm - thả
Hỗ trợ bất kỳ bước sóng nào trên bất kỳ cổng nào
Vô hướng
Định tuyến linh hoạt theo bất kỳ hướng nào
Không tranh cãi
Không có xung đột bước sóng
Phân tích phổ
Real - Giám sát bước sóng thời gian
Tốc độ cao
Hỗ trợ các kênh 100g/400g/800g
Quản lý đám mây
Giám sát và kiểm soát từ xa
Ứng dụng DWDM
Dài - Viễn thông
DWDM là nền tảng của các mạng sợi quang dài-, cho phép các nhà cung cấp viễn thông truyền tải lượng dữ liệu khổng lồ trên hàng ngàn km. Bằng cách khuếch đại các tín hiệu quang mà không chuyển đổi chúng thành dạng điện, các hệ thống DWDM giảm thiểu độ trễ và tối đa hóa thông lượng qua các liên kết liên liên và quốc tế.
Cáp dưới đáy biển hiện đại phụ thuộc rất nhiều vào công nghệ DWDM để mang lưu lượng truy cập Internet giữa các lục địa, với mỗi cáp có khả năng truyền dữ liệu của dữ liệu mỗi giây bằng cách sử dụng hàng trăm kênh DWDM.
Kết nối trung tâm dữ liệu (DCI)
Khi các trung tâm dữ liệu phát triển về kích thước và số, DWDM cung cấp các kết nối băng thông - cao cần thiết để liên kết chúng với nhau. DWDM - Các giải pháp DCI dựa trên cho phép sao chép dữ liệu liền mạch, khắc phục thảm họa và di chuyển khối lượng công việc giữa các cơ sở.
Độ trễ thấp và công suất cao của DWDM làm cho nó lý tưởng để kết nối các trung tâm dữ liệu phân phối theo địa lý, hỗ trợ các nhu cầu của điện toán đám mây và các ứng dụng dữ liệu lớn.
Mạng lưới khu vực tàu điện ngầm
Trong môi trường đô thị, DWDM cho phép các nhà cung cấp dịch vụ cung cấp kết nối tốc độ - cao cho các doanh nghiệp và khu dân cư. DWDM - Mạng lưới Metro dựa trên hỗ trợ nhiều dịch vụ trên một cơ sở hạ tầng duy nhất, giảm chi phí trong khi tăng công suất.
Mạng doanh nghiệp
Các doanh nghiệp lớn có nhiều vị trí trong khuôn viên sử dụng DWDM để kết nối các cơ sở của họ với tốc độ cao -, liên kết an toàn. DWDM cho phép các doanh nghiệp hợp nhất các dịch vụ mạng trong khi tương lai - bằng chứng cơ sở hạ tầng của họ để tăng nhu cầu băng thông.
5G backhaul
Việc triển khai các mạng 5G đang thúc đẩy nhu cầu chưa từng có về công suất backhaul. DWDM cung cấp các kết nối băng thông - cao cần thiết giữa các trạm cơ sở 5G và mạng lõi, hỗ trợ Ultra - Độ trễ thấp và yêu cầu thông lượng cao của các dịch vụ 5G.
DWDM trong hệ sinh thái kỹ thuật số
Công nghệ DWDM tạo thành xương sống của hệ sinh thái kỹ thuật số của chúng tôi, cho phép các dịch vụ và ứng dụng xác định cuộc sống hiện đại. Từ việc phát trực tuyến video định nghĩa cao - đến hỗ trợ thực sự - Điện toán đám mây thời gian, DWDM làm cho tất cả có thể thông qua khả năng mang dữ liệu khổng lồ trên khoảng cách dài một cách hiệu quả.
Phát trực tuyến video
Hỗ trợ giao hàng nội dung 4K/8K cho hàng triệu đồng thời
Điện toán đám mây
Cho phép truy cập nhanh, đáng tin cậy vào tài nguyên đám mây trên toàn thế giới
Mạng di động
Xương sống cho mạng 4G/5G hỗ trợ hàng tỷ thiết bị
Dịch vụ tài chính
Hỗ trợ giao dịch tần số cao - với Ultra - độ trễ thấp
Tương lai của công nghệ DWDM
Xu hướng mới nổi trong DWDM
Sự phát triển của công nghệ DWDM tiếp tục tăng tốc, được thúc đẩy bởi - làm tăng nhu cầu về băng thông. Xu hướng chính định hình tương lai của DWDM bao gồm:
Tốc độ dữ liệu cao hơn
Phát triển 1,6 Tbps và 3,2 Tbps cho mỗi hệ thống DWDM kênh để đáp ứng sự tăng trưởng băng thông theo cấp số nhân.
Ultra - Khoảng cách bước sóng dày đặc
Di chuyển vượt quá khoảng cách 12,5 GHz sang khoảng cách bước sóng thậm chí chặt chẽ hơn, cho phép nhiều kênh hơn trong cùng một phổ.
Công nghệ quang học mạch lạc
Các định dạng điều chế nâng cao và xử lý tín hiệu số để đẩy các giới hạn hiệu suất DWDM hơn nữa.
Hệ thống DWDM mở
Kiến trúc phân tách sử dụng các tiêu chuẩn mở để bật Multi - Các môi trường DWDM của nhà cung cấp.
Dự kiến tăng trưởng DWDM
Theo các nhà phân tích trong ngành, thị trường DWDM toàn cầu được dự kiến sẽ tăng trưởng với tốc độ CAGR trên 10% đến năm 2030, được thúc đẩy bởi triển khai 5G, mở rộng trung tâm dữ liệu và tăng nhu cầu băng thông từ các công nghệ mới nổi như AI và IoT.
Tại sao chọn giải pháp DWDM của chúng tôi?
Lãnh đạo ngành
Với hơn 20 năm kinh nghiệm trong mạng quang học, chúng tôi là nhà cung cấp đáng tin cậy các giải pháp DWDM cho các nhà cung cấp dịch vụ và doanh nghiệp hàng đầu trên toàn thế giới.
Sự đổi mới
Các nhóm R & D của chúng tôi liên tục đẩy các ranh giới của công nghệ DWDM, cung cấp các giải pháp sáng tạo dự đoán các yêu cầu mạng trong tương lai.
Độ tin cậy
Các hệ thống DWDM của chúng tôi được thiết kế cho thời gian hoạt động tối đa, với các thành phần dự phòng và thử nghiệm nghiêm ngặt đảm bảo hiệu suất đáng tin cậy trong Mission - Mạng quan trọng.
